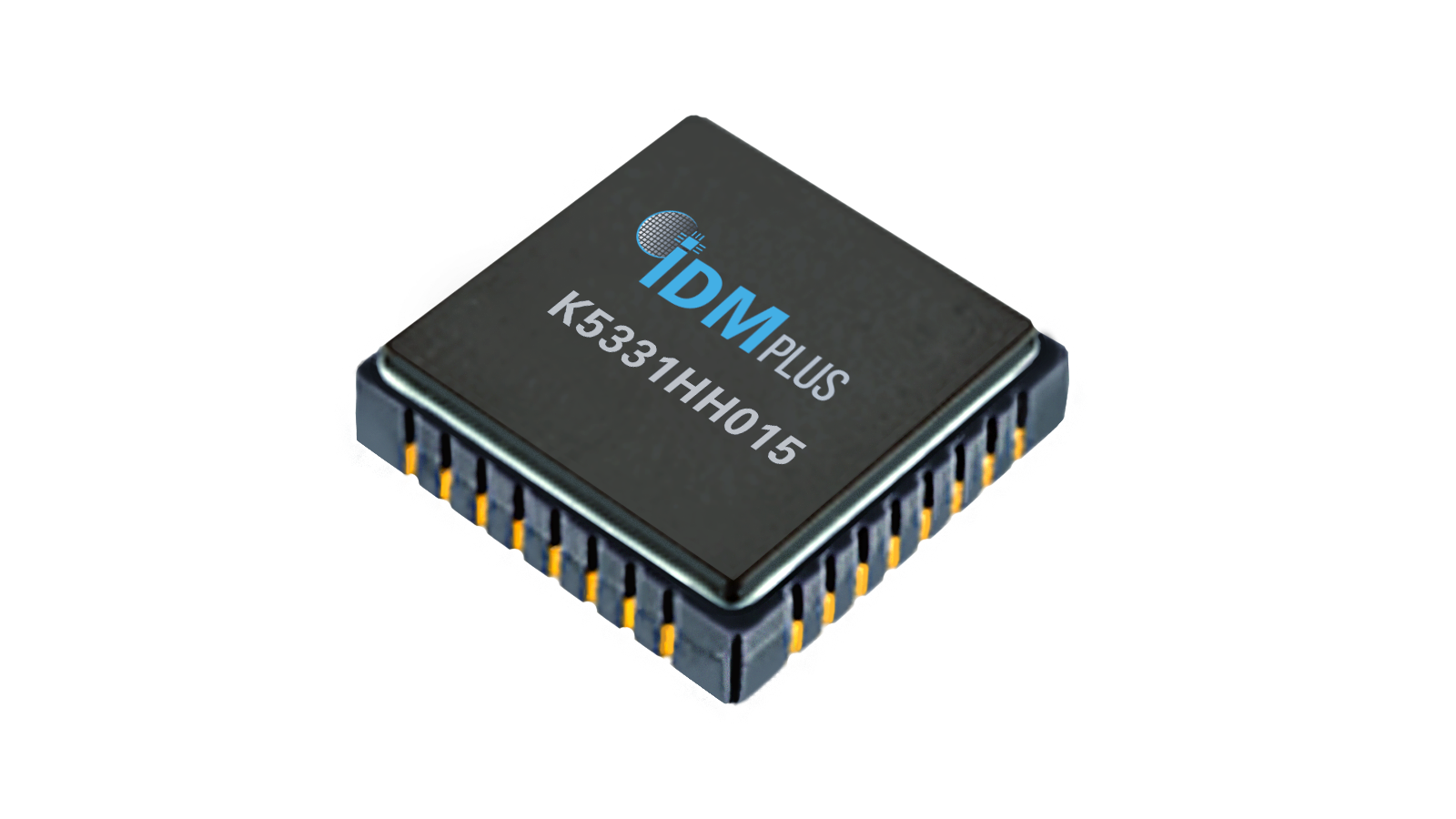

К5331НН015
Аналог: ACS712 (Allegro Microsystems); CSA-1V (Melexis); TLI4970 (Infineon Technologies AG), К1382НУ015

Отправить заявку на продукт





Скачать краткое техническое описание

Совместимость:

Отладочный комплект для микросхемы К5331НН015

Отладочный комплект датчика тока на основе микросхемы К5331НН015 предназначен для апробации работы микросхемы К5331НН015, а также настройки режимов работы микросхемы при измерении тока в печатном проводнике.

Технические параметры:

Напряжение питания: 5±10% В;
Ток потребления : 20мА (30 мА при работе с компаратором)
Бесконтактное измерение тока в печатном проводнике с полной гальванической изоляцией;
Программируемая чувствительность по току: от 30 до 300 мВ/А;
Точность измерения тока: от ±1 до ±2 % (в зависимости от диапазона измеряемого тока);
Минимальный детектируемый ток: до 100 мА;
Время срабатывания: не более 10 мкс;

Полоса пропускания:
- до 50 кГц (при задействовании АЦП и ЦАП)
- до 70 кГц (без использования АЦП и ЦАП - скоростной выход);

Выходные интерфейсы:
- цифровой :SPI,
- ратиометрический линейный выход,
- ШИМ,
- логический выход типа «открытый сток» с двумя программируемыми порогами переключения;

Исполнение:
- QLCC-32 (размер корпуса 10,7х10,7мм),
- Бескорпусное;
Температурный диапазон: от -60 до 125 °С.

Описание:

Микросхема датчика тока предназначена для бесконтактного измерения тока в печатном проводнике, посредством встроенной сенсорной системы на элементах Холла. Микросхема обеспечивает измерение магнитного поля от проводника с током, усиление сигнала, преобразование аналогового сигнала в цифровую форму (12-ти битный АЦП), выдачу выходного сигнала в цифровой форме по SPI, выдачу выходного аналогового ратиометрического сигнала (по ЦАП), выдачу выходного сигнала ШИМ (с программируемой скважностью), выдачу выходного сигнала с компаратора (с программируемым порогом переключения). Микросхема датчика тока имеет встроенную ЭСППЗУ (EEPROM) для хранения настроек и программирования характеристик.
