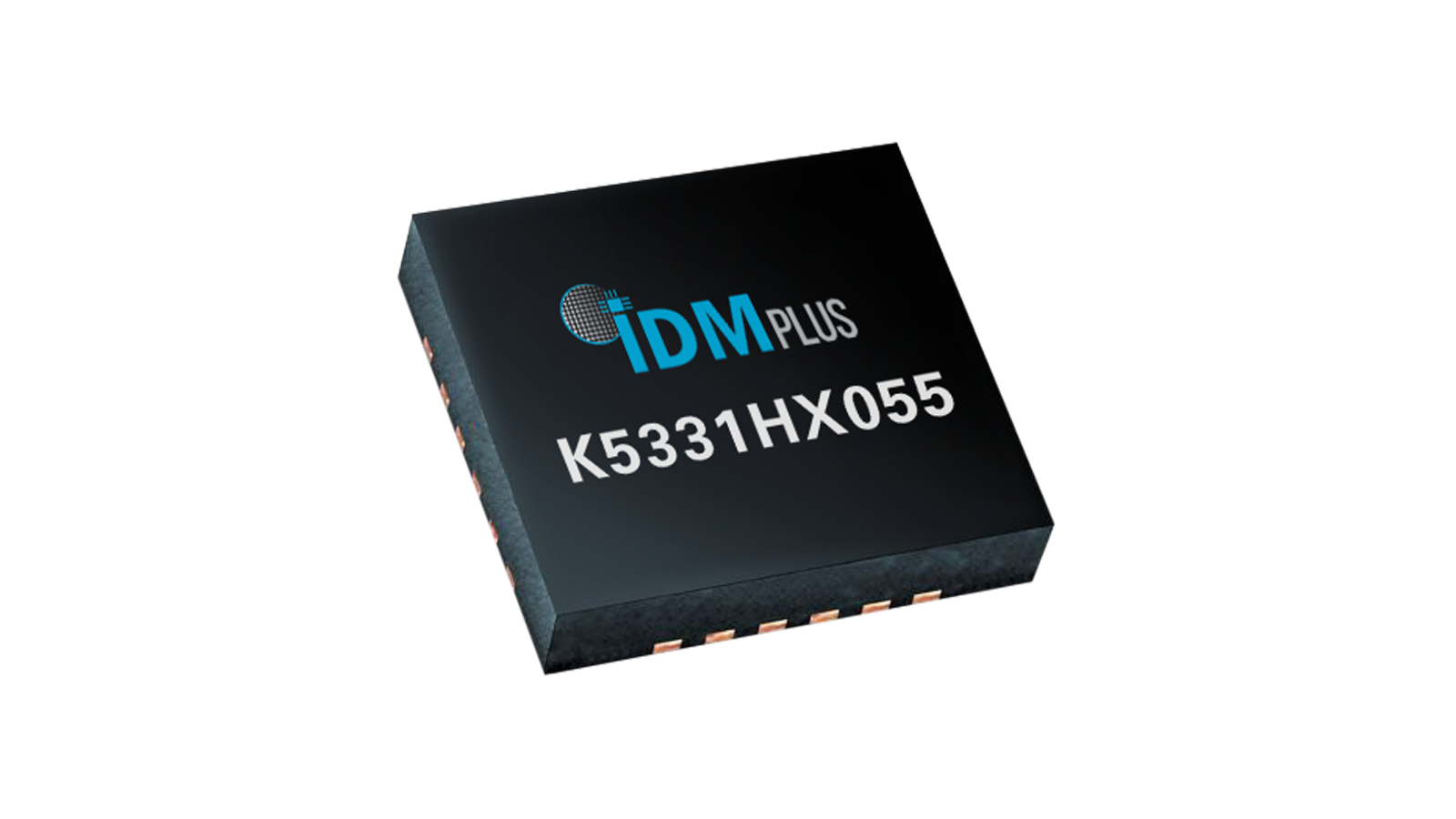

К5331НХ065
Аналог: Ic-MH(«iC-Haus»), iC-mhm(«iC-Haus»), 1382НМ025 (АО «ЗНТЦ»)

Отправить заявку на продукт





Технические параметры:

Разрешение 10-14 бит (до 16384 отсчетов на оборот, 2.5’’), программируемое.

Скорость вращения:
-14 бит / 30 000 rpm;
-13 бит / 60 000 rpm;
-12 бит / 120 000 rpm;
-11 бит / 240 000 rpm;
-10 бит / 480 000 rpm;

Общая ошибка преобразования ± 0.35º

Поддерживаемые интерфейсы:
- SPI/SSI
- инкрементальный интерфейс A/B/Z и STEP/DIR
- синусно-косинусный дифференциальный
- однопроводный UART

Интерфейс программирования: SPI
Канал калибровки
Максимальная частота интерфейса SPI/SSI – 4 МГц
Автоматическая регулировка усиления
Встроенный датчик температуры с программируемым порогом формирования сигнала ошибки
Напряжение питания 3.3±10%В
Ток потребления – не более 30 мА
Напряжение цифровых входов-выходов 3.3В (5В толерантные)
Корпус QFN-28 4х4 мм
Диапазон индукции магнитного поля: 20-80 мТ
Допустимое постоянное магнитное смещение ±10 мТ
Рекомендованный магнит: NdFeB/SmCo D=5-8 мм, h=2-4 мм. Расстояние от поверхности магнита до микросхемы 0.5-1.5 мм.
Диапазон рабочих температур -40…125 оС
Хранение настроек – во внешней I2C EEPROM (24C01 совместимые)
Выход сигнала ошибки с программируемым состоянием

Описание:

Микросхема представляет собой магнитный энкодер абсолютного положения включающий сенсорную систему на основе элементов Холла, следящий преобразователь угол-код цифровую обработку и схемы интерфейса. Микросхема обеспечивает преобразование поля диаметрально намагниченного вращающегося магнита в абсолютный код углового положения. Микросхема имеет встроенную автоматическую регулировку усиления, обеспечивающую постоянство сигнала на выходе сенсорной системы при изменении расстояния между магнитом и микросхемой.

Микросхема включает канал калибровки расположения микросхемы относительно магнита с аналоговым выводом сигнала рассогласования на вывод ATSTO. Микросхема имеет встроенный блок линеаризации кода положения, обеспечивающий возможности компенсации ошибки преобразования вызванной неидеальностями сборки датчика положения.

Настройки микросхемы хранятся во внутренней EEPROM. Настройка микросхемы производится с использованием интерфейса SPI или однопроводного UART.
