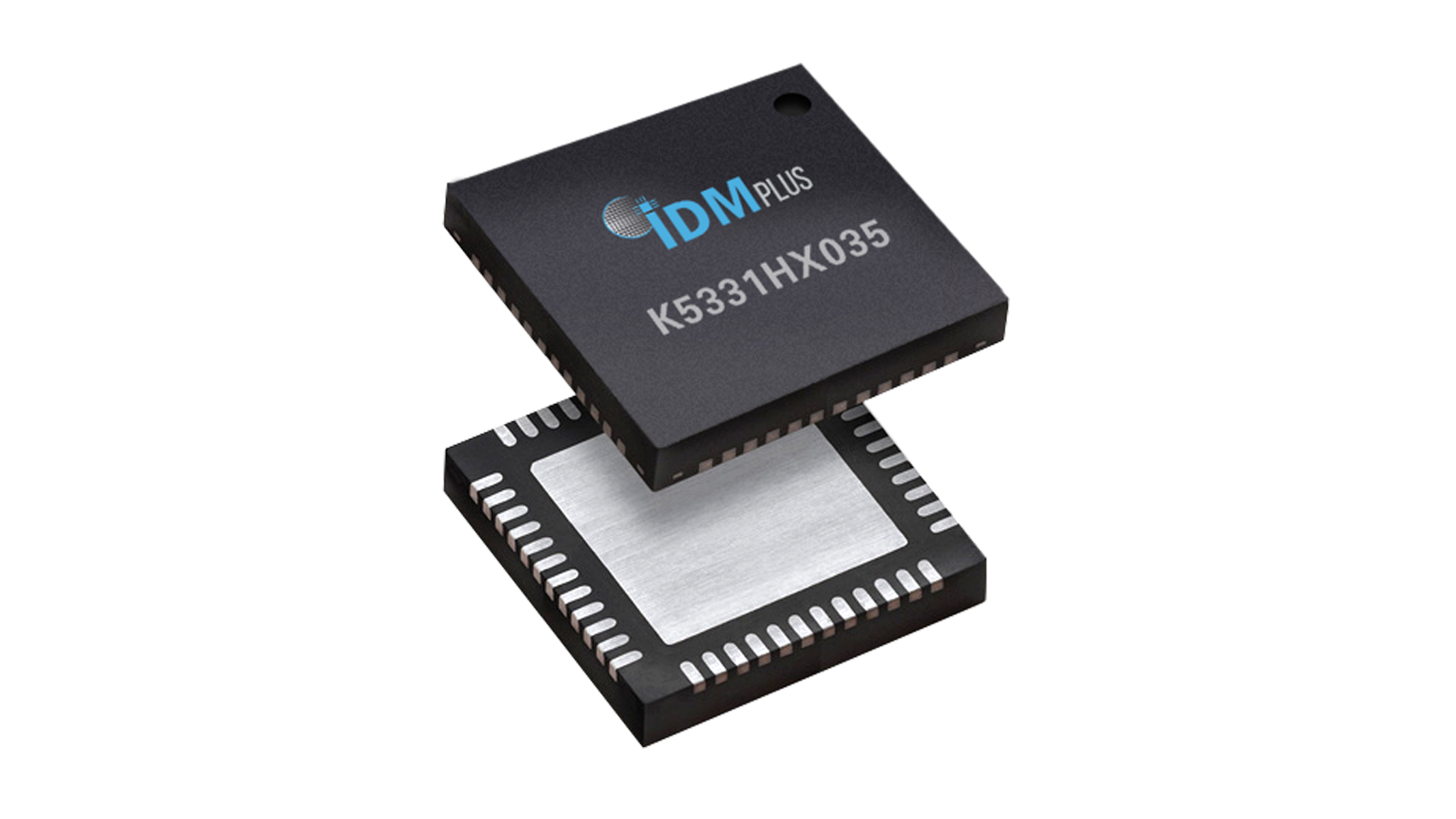

К5331НХ035
Аналог: iC-MU(iC-Haus), iC-MU150(iC-Haus)

Отправить заявку на продукт





Скачать полное техническое описание

Технические параметры:

Разрешение: до 18 бит (262144 отсчетов на оборот, 5’’), программируемое;

Скорость вращения:
- 64 полюсных пары / 18 бит / 4 000 об/мин;
- 32 полюсных пары / 17 бит / 8 000 об/мин;
- 16 полюсных пар / 16 бит / 16 000 об/мин
Общая ошибка преобразования (после линеаризации): ± 0.05о;

Поддерживаемые интерфейсы:
- SPI/SSI,
- инкрементальный интерфейс,
- ШИМ

Интерфейс программирования: SPI/OWI
Программируемый период сигнала (для подстройки под количество полюсов ротора вентильного двигателя)
Встроенный блок линеаризации кода положения
Частота ШИМ: 150/312/625/1250/2500/5000/10000/20000 Гц
Максимальная частота интерфейса SPI – 4 МГц
Автоматическая регулировка усиления
Встроенный датчик температуры
Напряжение питания: 5±10%В

Напряжение цифровых входов-выходов:
- 3.3В,
- ШИМ – 5В

Тип корпуса: QFN-48 7х7 мм
Расстояние от магнитного носителя до микросхемы: 0.4-1.5 мм.
Диапазон рабочих температур: -60…125 оС

Описание:

Микросхема представляет собой магнитный энкодер, содержащий 2 сенсорные системы на элементах Холла, два преобразователя угол-код и цифровую обработку сигнала. Микросхема преобразует сигнал от специальным образом намагниченного кодового диска или линейки в цифровой код абсолютного положения. Благодаря использованию кодового диска с двумя дорожками с разным количеством полюсов достигается высокое общее разрешение преобразования. Микросхема обеспечивает возможность использования кодовых магнитных носителей с разным количеством полюсных пар (до 64) и разной длины полюсной пары.
