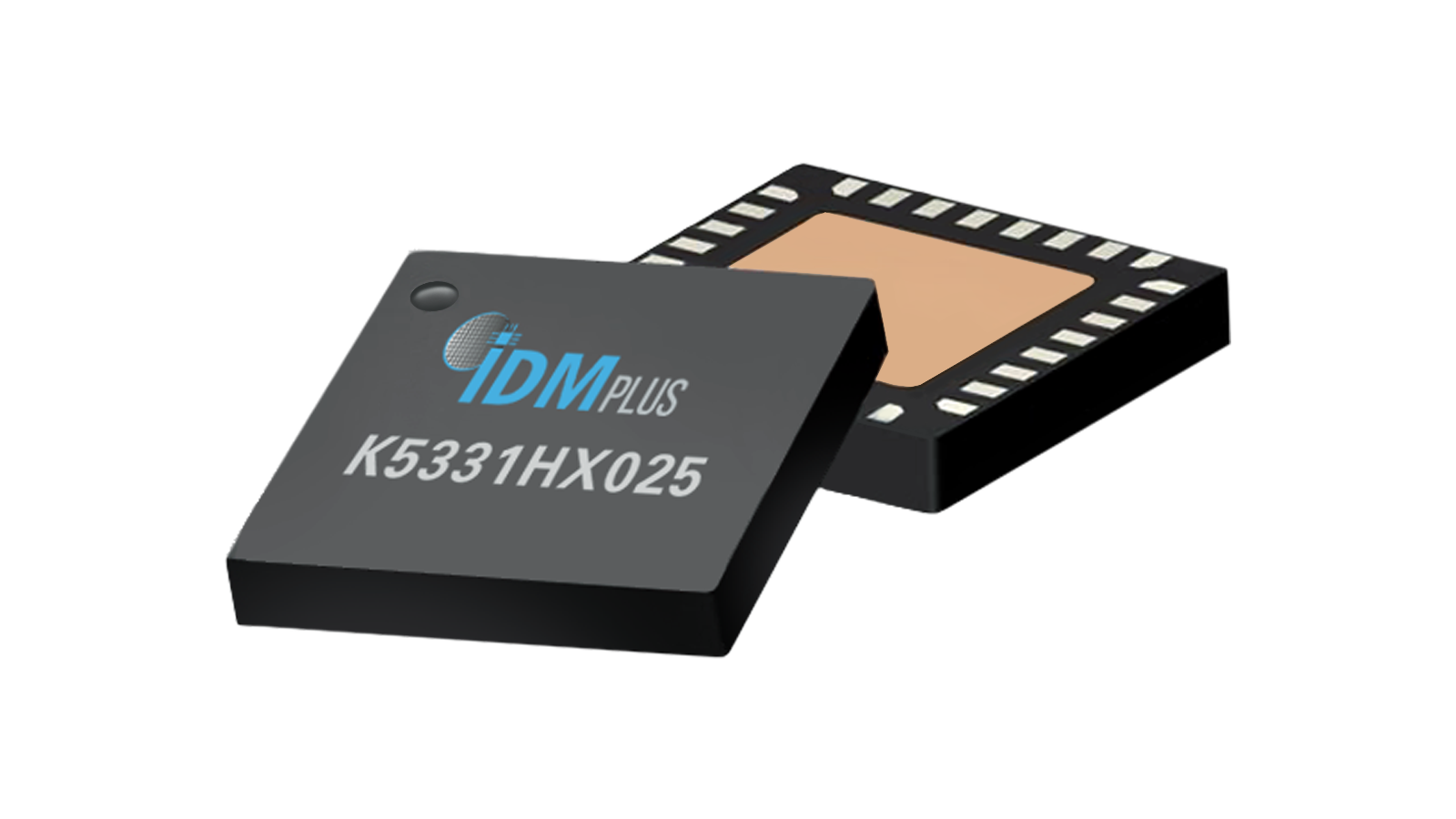

К5331НХ025
Аналог: AM4096Q(RLS), iC-MH8(iC-Haus), iC-MH16(iC-Haus), AS5140(AMS), AS5145(AMS), К1382НМ025, ENC_ASIC2

Отправить заявку на продукт





Скачать краткое техническое описание

Совместимость:

Отладочный комплект для микросхемы К5331НХ025

Отладочный комплект предназначена для ознакомления с работой микросхемой абсолютного магнитного энкодера положения, включающий сенсорную систему на основе элементов Холла, следящий преобразователь угол-код цифровую обработку и схемы интерфейса.

Технические параметры:

Разрешение:12/13 бит (8192 отсчетов на оборот, 5’’), программируемое.

Скорость вращения:
- 12 бит – 30 000 об/мин;
- 13 бит – 15 000 об/мин.

Общая ошибка преобразования (после линеаризации): ± 0.2о

Поддерживаемые интерфейсы:
- SPI/SSI
- инкрементальный интерфейс A/B/Z
- STEP/DIR
- ШИМ
- UVW
- аналоговый линейный
- синусно-косинусный дифференциальный

Интерфейс программирования: SPI
Программируемый период сигнала UVW (для подстройки под количество полюсов ротора вентильного двигателя)
Канал калибровки
Встроенный блок линеаризации кода положения
Частота ШИМ: 1953/3906/7812/15624/31248 Гц
Максимальная частота интерфейса SPI/SSI – 4 МГц
Автоматическая регулировка усиления
Встроенный датчик температуры
Напряжение питания:5±10%В
Напряжение цифровых входов-выходов: 3.3В (5В толерантные)
Тип корпуса: QFN-32 5х5 мм
Расстояние от магнитного носителя до микросхемы: 0.5-1.5 мм.
Диапазон рабочих температур: -60…125 оС

Описание:

Микросхема представляет собой магнитный энкодер абсолютного положения включающий сенсорную систему на основе элементов Холла, следящий преобразователь угол-код цифровую обработку и схемы интерфейса. Микросхема обеспечивает преобразование поля диаметрально намагниченного вращающегося магнита в абсолютный код углового положения. Микросхема имеет встроенный блок линеаризации кода положения, обеспечивающий возможности компенсации ошибки преобразования вызванной неидеальностями сборки датчика положения. Настройки микросхемы хранятся во внутренней EEPROM. Настройка микросхемы производится с использованием интерфейса SPI..
