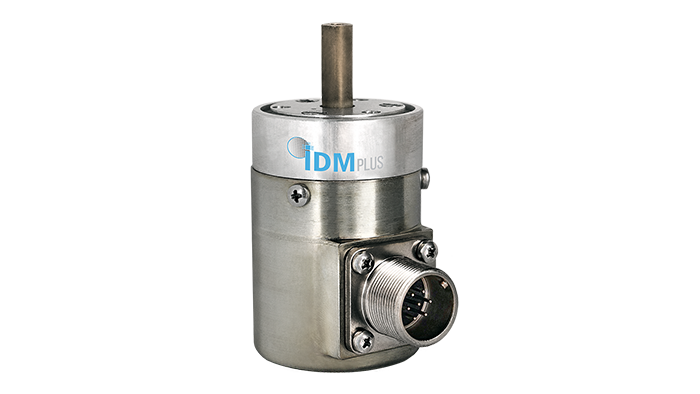

ИДМ45МВ
ДУПМ-360-М6
Аналог:

Отправить заявку на продукт





Скачать краткое техническое описание


Габаритные размеры:

Технические параметры:

Тип датчика: однооборотный энкодера с валом;
Диапазон измерения от 0 до 360°;
Абсолютная погрешность измерений во всем диапазоне: не более ± 0,4°;
Разрешение: 12 бит;
Максимальная частота вращения вала: 4000 об/мин;
Диаметр энкодера: 45мм;
Диаметр вала: 5*5мм;
Ток потребления не более 60 мА;
Напряжение питания: 22-30 В;
Температурный диапазон: -60˚С - +125˚С

Интерфейсы:
- Modbus RTU

Тип разъема:
-2РМГ

Описание:

ИДМ45МВ представляет собой 12-разрядный угловой датчик положения с интегрированными датчиками Холла, которые реагируют на положение постоянного магнита, закрепленного на валу энкодера. Блок формирования сигнала генерирует постоянные синусоидальные и косинусные напряжения, которые используются для расчета угла.

Разрешение может быть запрограммировано до максимально 4096 угловых приращений. Энкодер работает в slave-режиме по протоколу Modbus-RTU через интерфейс TIA/EIA-RS-485-A. Чтение данных из внутренних регистров энкодера производится с помощью функции 0х04 протокола Modbus RTU, а запись данных в регистры производится с помощью функции 0х06 протокола Modbus RTU Применение датчика ИДМ45МВ позволит повысить точность позиционирования вращающихся деталей в редукторах, системах управления электродвигателями, на исполнительных устройствах промышленной автоматики и системах АСУТП. магнитное поля в код положения, с разрешением до 13 бит (8 192 отсчета на оборот) с высокими эксплуатационными характеристиками. Датчик углового положения в диаметре составляет 45мм, вал 8 мм, а также датчик обеспечивает защиту до IP68.
