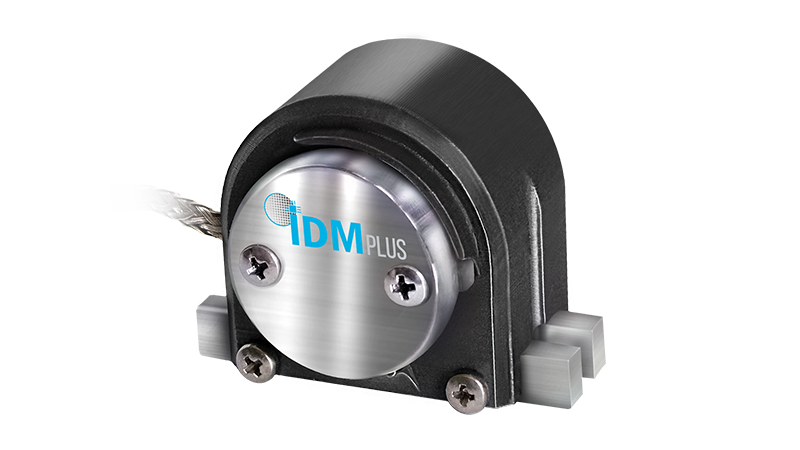

ИДМ30Д
Аналог: Потенциометр МУ-615

Отправить заявку на продукт





Габаритные размеры:

Технические параметры:

Тип энкодера: однооборотный энкодер с валом;
Разрешения: 12бит;
Габаритный размер энкодера: 30х40х30мм;
Диаметр фланца: Ø 30мм;
Тип соединения: кабель ;
Степень защиты: IP67;
Рабочая температура: -60˚С до +125˚С;
Скорость вращения: до 6000 об/мин;
Напряжения питания: 5В;

Интерфейсы:
- SPI;
- аналоговый выход от 0 до 2,3В.

Описание:

Принцип работы преобразователя угловых перемещений ИДМ30Д основан применении микросхемы однокристального магнитного энкодера положения К5331НХ025 на эффекте Холла .

Конструктивно преобразователь угловых перемещений ИДМ30Д выполнен в виде корпуса с кабелем; на конце кабеля имеется разъем. В корпусе преобразователя располагается вал, на котором установлен магнит. В корпусе под магнитом располагается печатная плата, на которой установлена микросхема однокристального магнитного энкодера положения К5331НХ025 на эффекте Холла.

Основным элементом ИДМ30Д является микросхема однокристального магнитного энкодера положения К5331НХ025 на эффекте Холла. Датчик ИДМ30Д является малогабаритным датчиком с разрешение 12 бит на 360˚ и ошибкой преобразования до ±0.5˚.
