БИС процессора положения ENC ASIC3
Импортный аналог: AD2S1210, Analog Devices (США) / iC-TW8, iC-Haus (Германия) / RD-19230, Data Device Corp. (США)

Скачать подробную документацию

Технические параметры:

  • Напряжение питания 5±10% В
  • Ток потребления не более 40 мА
  • Разрешение до 16 бит (0.33 угл.мин)
  • Диапазон измеряемых углов 0-360о
  • Ошибка преобразования не более ± 0.1о
  • Скорость слежения 30 Гц @16 бит
  • Коррекция температурной зависимости чувствительных элементов
  • Многооборотного режим до 1024 оборотов
  • Интегрированный датчик температуры
  • Выходные интерфейсы SSI/SPI, A/B/Index, Step/DIR, PWM, UVW, линейный
  • Поддержка датчиков типа СКВТ (замена микросхем типа AD2S1210)
  • Бескорпусные кристаллы, H18.64 QFN-64

Области применения:

Функциональное назначение:

БИС осуществляет преобразование входного синусно-косинусного сигнала от различных датчиков положения, в том числе:
элементы Холла, магниторезистивные мосты, законченные датчики положения с синусно-косинусным выходом, а также синусно-косинусных вращающихся трансформаторов в сигнал положения в виде цифрового кода.

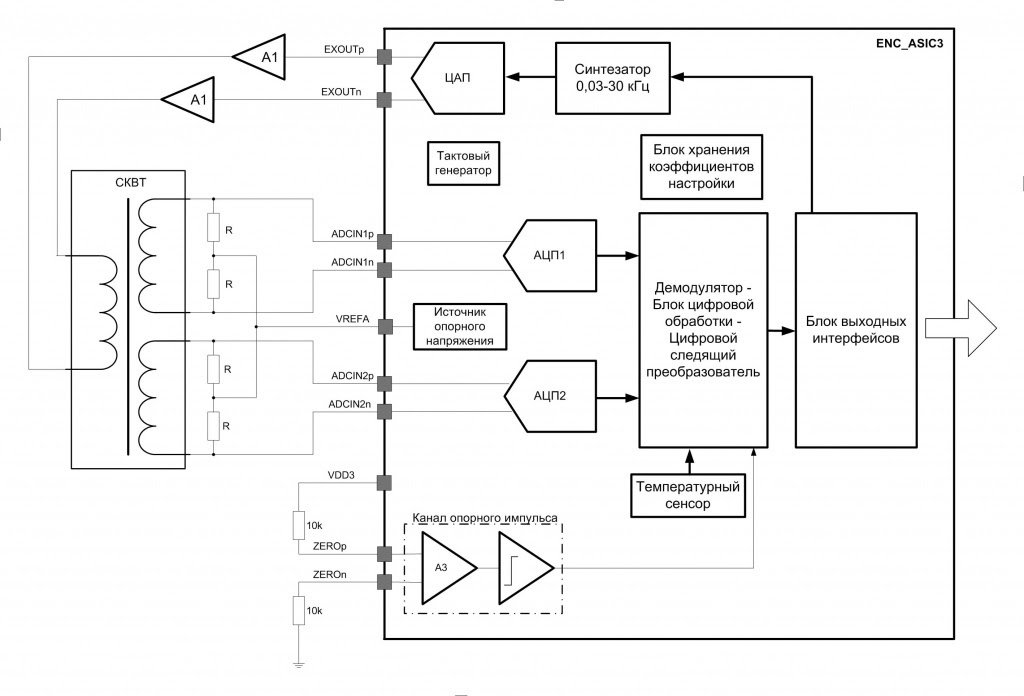

Структурная схема:
